Détendeur-régulateur  gaz

Pour  faciliter  son  transport  en  grandes  quantités  sur  de  longues  distances,  le  gaz  peut  être poussé  à  une  pression  de  70 bars.

Des  postes  de  détentes  successifs  permettent d'abaisser  sa  pression  à  16  bars,  avant  de le distribuer  aux  utilisateurs  à  une  pression  comprise  entre  0,5  et  4 bars,  selon  la  distance  à  laquelle  ils  se  trouvent  du  poste  de  détente.

Cette  pression  peut  aussi  fluctuée  en  fonction  du  débit  soutiré  sur  le  réseau.

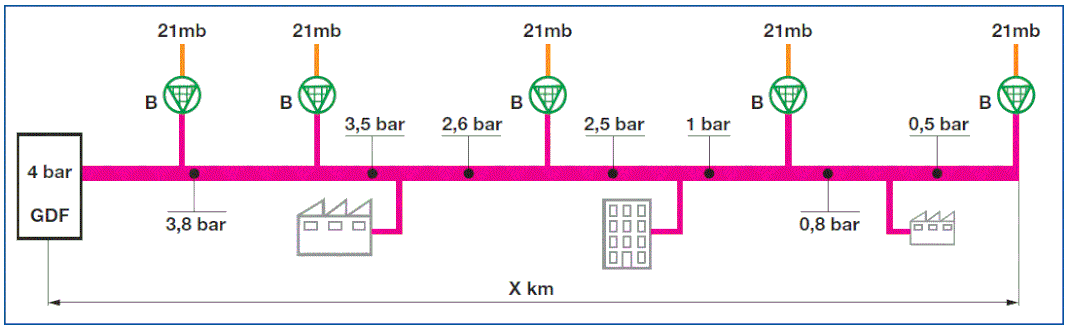

Réseau  de  distribution  GRDF   0,5 à 4 bars

Source  CLESSE

 Les  particuliers  possèdent  un détendeur-régulateur  de  type  B,  dans  le  coffret  de  distribution,  en  "amont"  du  compteur  gaz.

Ce  détendeur  permet  d'obtenir  une  pression  finale  de  21 mbar,  "stable",   quelque  soit  les  débits  gaz  consommé  par  l'utilisateur  ou  soutiré  sur  le  réseau.

Il  est  aussi  appelé  " Régulateur  de  branchement ".

Sa  fonction  est  avant  tout  d’abaisser  la  pression.

Mais  il  doit  également  stabilisé  cette pression  abaissée,  à  ± 5%  de  la pression  de  consigne  (environ ± 1 mbar  pour  du  gaz  à  21 mbars),  quelque  soient  les  variations  de  la  pression  d’entrée  et  du  débit,  dans  la  limite  des  plages  indiquées  par  le  fabricant.

Par  sécurité,  il  doit  aussi  assurer  la  coupure  de  gaz  en  cas  :

·  d’excès  de  débit :    rupture de la canalisation en avale

débit soutiré  supérieur au  débit  nominal  du  régulateur

·  de  chute  de  pression  amont :  réseau  de  distribution  surchargé

·  de  manque  de  pression  avale  :  conséquence  d’un  manque  de  pression  amont  ne  permettant  pas  d’assumer  le  débit  de  l’appareil  raccordé.

 ·  d’usure  et  de  non-étanchéité  d’un  clapet  interne  du  régulateur

N.B. :  Pour  réarmer  le  détendeur  suite  à  une  mise  en  sécurité,  manœuvrez  lentement  le  levier d’armement.

Lorsque  le  régulateurs-détendeur  est  installé  dans  un  milieu  confiné,  l’évent  doit  être  raccordé  vers  l’extérieur  à  l’aide  d’un  tube  d’évent.

Détendeur-régulateur de branchement  - Vue de coupe

Source MESURA Nirmal

Le  régulateur  de  branchement  contient  deux  étages  de  détente.

1er étage :  La  pression  d'entrée  p1   chute  lorsque  le  gaz  passe  entre  le  clapet  et  le  siège  de  la  vanne  de  régulation  "3",  jusqu'à  atteindre  la  pression  intermédiaire p2.

Mais  les  pertes  de  charges  entre  ce  clapet  et  son  siège  peuvent  varier  en  fonction  de  l'augmentation  ou  la  diminution  du  débit  gaz.

Pour  maintenir  la  pression  p2  constante, le  régulateur

· La 1ère étape de réduction a lieu entre le bouchon d'entrée (n° 10) et le siège (n° 11).
L'étanchéité est assurée par le siège du disque du bouchon (rep. 10) qui se ferme
sur la bague de siège (rep. 11).

 La régulation de la pression est contrôlée par le diaphragme du 1er étage (rep. 20)
qui détecte la pression intermédiaire d'un côté et la pression de réglage du ressort (rep. 21)
 de l'autre.

Ce 1er étage de réduction alimente le 2ème étage avec un niveau de pression constant.

Le régulateur de branchement est composé de 2 clapets, chacun pouvant être fermé par un ressort. En fonctionnement normal, le 1^er clapet est toujours ouvert. C’est donc le 2^nd clapet qui s’ouvrira et se fermera afin de stabiliser la pression de réglage en sortie du détendeur.

Ci-dessous le dispositif simplifié de stabilisation de la pression par action du ressort sur le 2^nd clapet

La pression de tarage du ressort est pratiquement égale à la pression de réglage sur toute sa course de compression (à ± 5% ), celle-ci étant négligeable par rapport à la longueur du ressort.

Lorsque la pression P2 en sortie du détendeur est supérieure à la pression de tarage du ressort, elle pousse la membrane vers le haut et comprime le ressort. Le bras de levier pivote autour du point fixe « 1:7 », et referme alors le clapet jusqu’à ce que P2 redescende à la même valeur que la pression de tarage du ressort. A ce moment-là, le ressort et la membrane retrouvent une position d’équilibre et la pression P2 est stabilisée à la pression de réglage.

Lorsque la pression P2 est inférieure à la pression de réglage, le ressort repousse la membrane vers le bas et rouvre le clapet jusqu’à ce que la pression P2 soit remontée à la pression de réglage.
